隔爆型真空电磁起动器

隔爆型真空电磁起动器适用范围

QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

隔爆型真空电磁起动器环境条件

a）周围环境温度为-5℃~ +40℃；

b）相对湿度不大于95%（+25℃）；

c）海拔高度不超过2000m（0.08~0.11MPa）；

d）具有甲烷及煤尘混合气体的煤矿井下；

e）无破坏金属和绝缘材料的腐蚀性气体的地方；

f）与垂直面的安装倾斜度不超过15°； g）在无显著摇动和冲击振动的地方； h）能防止滴水的地方； i）环境污染等级为3级；

j）安装类别为Ⅲ类；

隔爆型真空电磁起动器技术参数

型号 额定电压（V） 额定电流（A） 可控功率（KW） 控制电压（V）

QBZ-80 660（380） 80 68（40） 36（交流）

QBZ-120 660（380） 120 104（60） 36（交流）

QBZ-200 660（380） 200 170（100） 36（交流）

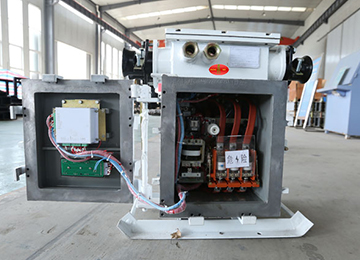

隔爆型真空电磁起动器实物图

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实
